整木测量：规则木门异型门的尺寸测量方法

10-19 13:50 477次

导读：整木测量：规则木门异型门的尺寸测量方法

门在室内家装中扮演重要角色，门是分割有限空间的一种实体，它的作用是可以连接和关闭两个或多个空间的出入口。

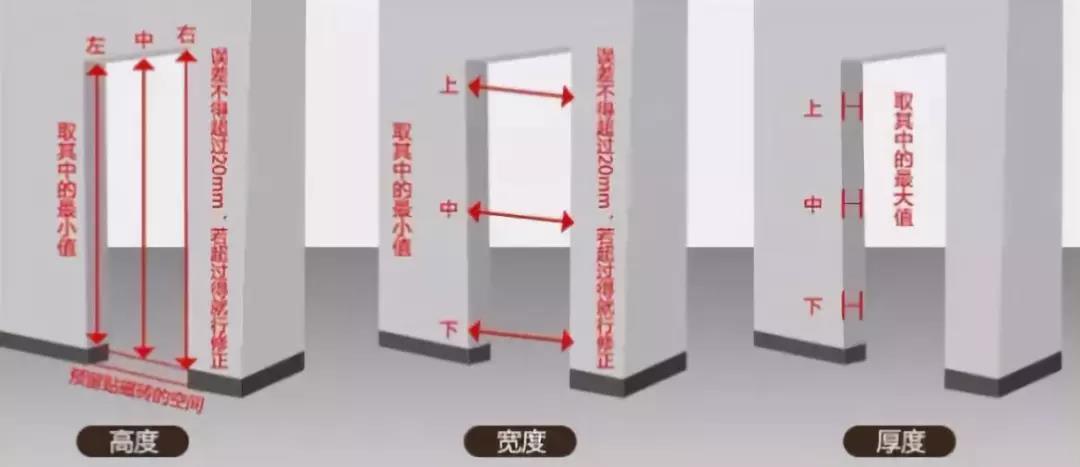

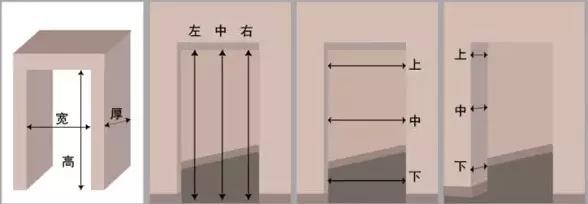

门洞测量的三个维度

门洞高度的测量

用皮尺按图示从贴磁砖的表面或预贴磁砖水平线位置量至门洞的最高处，量测三次算出平均值作为门洞的高。

门洞宽度的测量

用皮尺按图示水平量测门洞的宽度，量测三次的最小值作为门洞的宽。

门洞墙体厚度的测量

用皮尺按图示水平量测门洞墙体的厚度度，量测三次的最大值作为门洞墙体的厚度及门洞的厚度。

规则门尺寸的核算方式及公式

门扇高 = 洞口高-50/外形高-40

门扇宽=洞口宽-80/外形宽-65

注意：

①洞口与外形之差即安装缝隙，也就是发泡胶尺寸，高有1公分，套板按4公分算；

②我们现在正常的套板厚3.6公分），所以高减5公分，宽减4*2=8公分；即门洞变外形高减1公分，宽减1.5公分；

③外形减40即冒头的厚度，外形减65即竖板的厚度。

若有木地板（也就是吊脚），门扇高=未铺木地板时门扇高-木地板，宽度不变。套板高宽不受木地板影响。

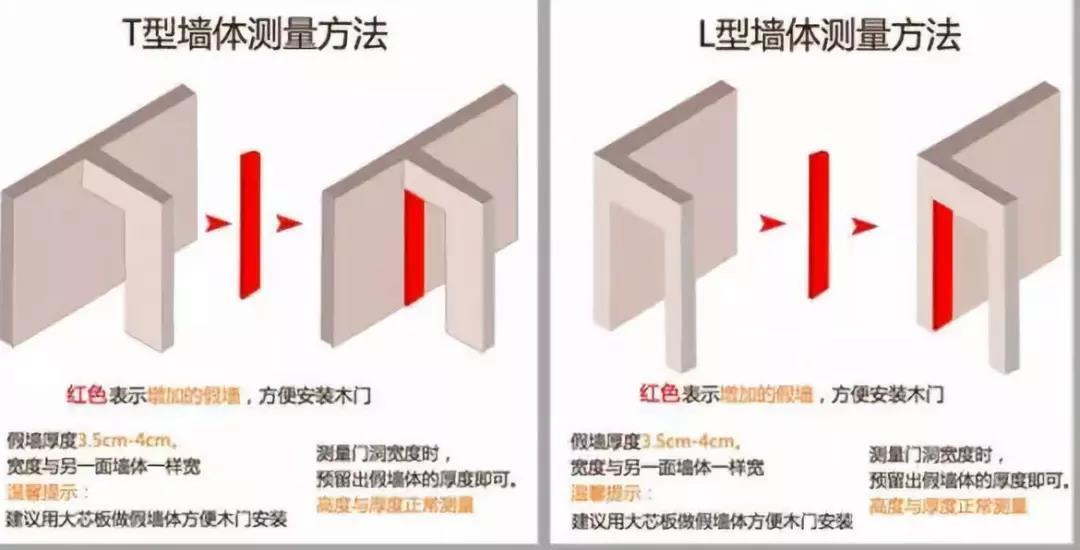

若门边有墙垛，门扇宽=正常门扇宽-35（一面）/70（双面）；门扇高度不变，顶盖随着门扇宽度的变化而变化，套板高度不变。

线条的宽度不样，减的数据不一样，（7公分宽的一面减45.两面减90.线条越宽，数字减得越大）

异型门尺寸的核算方式及公式

01带亮窗

以往的门大多是上面带有一块可开启的玻璃体，现在的装修中为了保持原有的方式，使室内的光线充足，所以出现了亮框，就是把上面的活动框改为只安装玻璃的方式，也是门亮框。

竖板=洞口高-40/外形高-30；

上冒头=门扇宽-13（凸台尺寸）；

下冒头=上冒头+20，双面喷漆；

玻璃压条=线条长度；

门扇高=客户要求高度，门扇宽和正常门一样（门扇宽=洞口宽-80/外形宽-65）

02对开门

对开门也叫双开门，对开门是指两个门扇的门。一般在门洞宽度较大时，为了开启方便与美观而设计成对开门。

（1）不挫口

门扇宽=[（洞口宽-90/外形宽-75）÷2]，门扇高和正常门一样。

冒头=（洞口宽-90/外形宽-75）*墙厚=1竖板高度和正常门一样。

（2）挫口1公分

门扇宽=[（洞口宽-90/外形宽-75）+20]÷2，门扇高和正常门一样。

冒头=（洞口宽-90/外形宽-75）*墙厚=1，竖板高度和正常门一样。

注意：

和客户沟通对开门的采口方向

人在外，右外开

人在外，右内开

人在外，左外开

人在外，左内开

03子母门

子母门是一种特殊的双门扇对开门，由一个宽度较窄的门扇（子门）与一个较宽的门扇（母门）构成。该门整体较为美观。

♦小门门扇宽={（洞口宽-90/外形宽-75）+20} *0.3。

♦大门门扇宽={（洞口宽-90/外形宽-75）+20）*0.7，门扇高和正常门一样。

♦ 冒头=（洞口宽-90/外形宽-75）*墙厚=1，竖板高度和正常门一样。

04对开门（子母门）带亮窗

♦ 上冒头=洞口宽-90/外形宽-75，下冒头=上冒头+20；

♦ 竖板=洞口高-40/外形高-30，小竖板=竖板-门扇高-40；

♦ 下冒头和小竖板要双面喷漆，玻璃压条=下冒头长*4+小竖板*8

05推拉门（带护板）

♦ 单滑门：门扇高=洞口高-100/外形高-75，竖板高=门扇高

♦ 双滑门：门扇宽=【（洞口宽-90/外形宽-75）+100】÷2

♦ 三滑门：门扇宽=【（洞口宽-90/外形宽-75）+200】÷3

♦ 四滑门：门扇宽=【（洞口宽-90/外形宽-75）+200】÷4

06推拉门（滑门）带亮窗

推拉门是一种家庭常用门，指可以推动拉动的门。随着技术的发展与装修手段的多样化，推拉门从传统的板材表面，到玻璃、布艺、藤编、铝合金型材，从推拉门、折叠门到隔断门，推拉门的功能和使用范围在不断扩展。

♦ 竖板=洞口高-45/外形高-40，小竖板=竖板-门扇高-60

♦ 上冒头=洞口宽（外形宽），下冒头=洞口宽-95/外形宽-75

07暗推拉门

门扇高=门洞高-100；门扇宽=门洞宽-35；竖板=门洞高-40*墙厚=1块，共3块竖板

08折叠门

折叠门是指开启过程门扇能够折叠的门。它又可分为平开折叠门和推拉折叠门两种基本类型。由于折叠门在开启中门扇能够折叠，因而占用空间较小

（1）滑轨式折叠（针对槽深40mm）

♦ 门扇高=洞口高-75（冒头厚）-15（缝隙）

♦ 门扇宽=（洞口宽-90）÷2，

♦ 竖板高=洞口高-65；冒头=洞口宽

槽深40mm宽50mm,总厚度为65mm，如果槽深≠40mm,则自行根据公式计算。

（2）平开式折叠

♦ 门扇高=洞口高-50/外形高-40

♦ 门扇宽=[[洞口宽-80/外形宽-65]-4]*扇数

♦ 竖板高=（外形高-28/门扇高+12）*墙厚=2

09外挂推拉门

(1)单扇

门扇高=洞口高-10/外形高-10；门扇宽=洞口宽

套板高=洞口宽-40，冒头=洞口宽*墙厚

木方=（洞口宽+门扇宽）*60*40，异形套线如图3

异形套线长=木方长=24，宽=72，高=102

(2)双扇

门扇宽=（洞宽=100）÷2

木方=（洞口宽+1扇门宽）*105*40，异形套线如图3

异形套线，两头封板

异形套线长=木方长+24，宽=105，高=102

10地弹簧门

地弹簧门是自动门轨道用高强度、耐磨铝材制成。能简单切割，即使在店铺等各种开口宽度的地方，也可以现场调整、用最佳尺寸进行安装。

门扇高度=外框尺寸-套板厚度-25

门扇宽度=外框尺寸-套板厚度*2-12（说明根据门扇的扇数减的缝隙尺寸不一样）

竖板=外框尺寸-套板厚度

横板=外框尺寸

11隐形门

隐形门是一种不用门框，不用锁，外面也不装把手的门。关上后不易直接观察出门的形状、大小、样式。

门扇高度=外框尺寸-52（不是凸台，凸台再减-10）

门扇宽度=外框尺寸-88（不是凸台，凸台再减-20）

竖板=外框尺寸-20（为2公分套板）

横板=外框尺寸

配套板：

竖板=（外框尺寸-40）门扇厚度*20

横板=（外框尺寸-40）*20

配密度板：

竖板=（外框尺寸-50）*10

横板=（外框尺寸-80）*10

整木测量
